Hydraulische cilinderhoek-CNC-lasmachine wijzigen
Wordt gebruikt voor het lassen van horizontale of hoek-veranderende cirkelnaden van hydraulische cilinders. Meer-laags cirkelnaadlassen kunnen in één keer worden afgewerkt, met hoge efficiëntie en automatisering.
Beschrijving
Belangrijkste kenmerken
- De lastoorts wordt vastgezet terwijl het werkstuk draait, de laspositie is horizontaal en schuin.
- Gebruik het gelaste machinelichaam, de lastoorts en de pneumatische staart.-De voorraad kan in de lengterichting worden aangepast en kan na aanpassing worden vergrendeld.
- Het werkstuk wordt gepositioneerd door een klauwplaat en ingedrukt door een pneumatische vingerhoed. Synchronisch draaiend. Laad- en losbeugel worden onder het werkstuk gemonteerd.
- De lasmodus en lasspecificatie kunnen vooraf worden ingesteld, opgeslagen en opgeroepen. Het is handig om parameters te wijzigen en de status te wijzigen via het aanraakscherm van de mens-machine-interface. Laslengte, ontsteek- en eindtijd van de boog, lasstroom, lasspanning, lassnelheid, oscillerende frequentie, oscillerende reikwijdte, oscillerende tijd, automatische heftijd van de toorts, hefafstand en hefnummer kunnen allemaal via de interface worden ingevoerd.
- Lasstroom en lasspanning worden geregeld door D/A (digitaal analoog). Ze kunnen vooraf worden ingesteld en in lagen worden opgeroepen. Om meerlaags continu lassen te realiseren wanneer de boog niet stopt.
- Het oscillerende mechanisme en het hefmechanisme van de lastoorts worden gebruikt voor het lassen van brede en meerlaagse lasnaden van hydraulische cilinders.
- Laad en ontlaad het werkstuk horizontaal, het werkstuk wordt in een kantelpositie gedraaid en vervolgens gelast.
Technische parameter
|
Systeem |
Japan OMRON PLC en touchscreen |
|
Diameter roterende boorkop |
320 mm |
|
Rotatiesnelheid van de roterende as: aanpassing |
0,2-2 RPM, traploos |
|
Lasstroom |
30-500A |
|
Afstelling lastoorts |
hefafstand: 90 mm |
|
afstand links-rechts: 90 mm |
|
|
Kantelhoek van machinelichaam |
0 graden -60 graden |
|
luchtcompressor |
0,4-0,6 MPA |
|
Oscillerende reikwijdte-instelling van de lastoorts |
0-40 mm |
|
Oscillerend frequentiebereik van de lastoorts |
0-30 keer/min |
|
Lastoorts standtijd aan beide zijden |
0-10 seconde |
|
Standtijd lastoorts in het midden |
0-10 seconde |
|
Pneumatische voedingswaarde van de lastoorts |
200 mm |
|
Staartvoorraad lastoorts pneumatische voedingshoeveelheid |
50-150 mm |
|
Totaal vermogen van de machine (exclusief lasstroombron) |
7 kW |
|
Werkspanning |
380V 3 fase 50 Hz |
Werkproces
Werkstuk handmatig laden → werkstuk vastklemmen → werkstuk pneumatisch aandrukken → lastoorts pneumatisch naar de laspositie voeren → CO2-gas toevoeren → boogontsteking → beginnen met lassen → de opgegeven laslengte bereiken, lastoorts trilt en last meer- lagen, tot het einde van het lassen → boog eindigt → CO2-gas stoppen → lastoorts terugkeert naar de oorsprong → werkstuk loslaten → werkstuk handmatig lossen
ConfiguratiePohoto
|

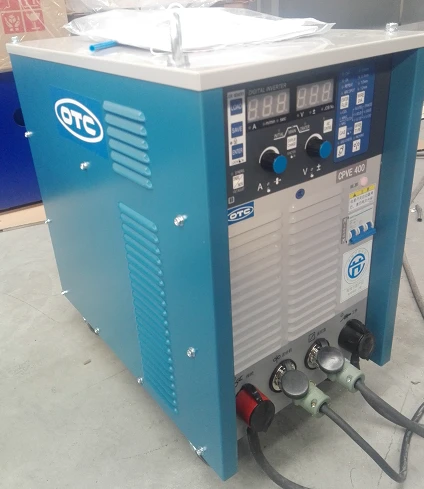

Lasstroombron |
Bedieningspaneel |
OMRON-PLC |
|
|
|
|
|
Draadaanvoerapparaat |
Aanraakscherm |
Roterende boorkop |
|
|
|
|
|
Elektrische kast |
Lucht-koeling lastoorts |
Oscillator |
|
|
|
|
|
Steun |
Staart-voorraad |
Stroomkast |
|
|
|
|
