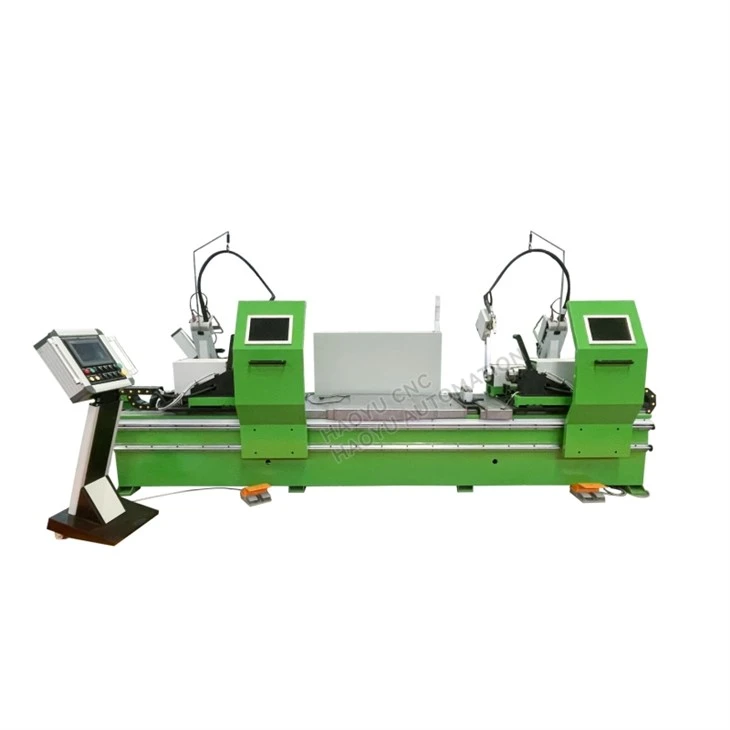

CNC-Gecontroleerde lasmachine voor as-aseinden



De geautomatiseerde askoplasmachine is een geavanceerd robotlassysteem dat is ontworpen voor het zeer-efficiënt en sterk- verbinden van as-aseinden in toepassingen in de automobielsector, zware{2}} vrachtwagens en terreinvoertuigen-. Door de integratie van CNC-besturingen of industriële robotica garandeert het een consistente laskwaliteit met minimale thermische vervorming, op maat gemaakt voor massaproductieomgevingen.





• Flexibele lasprocessen

Ondersteunt MIG/MAG, laser-hybride lassen of ondergedompeld booglassen (SAW) voor diverse materiaaldiktes (3–20 mm).

Optionele lasernaadtracking om montagetoleranties (±0,2 mm) te compenseren.

• Geautomatiseerde bediening

6-assige robotarm of CNC-portaalsysteem met herhaalbaarheid van ±0,05 mm.

Roterende positioner met twee- stations maakt continu laden/lossen mogelijk (cyclustijd: minder dan of gelijk aan 90 seconden/deel).

• Precisiebevestiging

Hydraulische/pneumatische klemming voor assen (diameterbereik: Φ50–Φ200 mm).

Zelfcentrerende klauwplaten zorgen voor:<0.1mm radial runout.

• Kwaliteitsborging

Real- lasbewaking (terugkoppeling boogspanning/stroom).

Optionele in-ultrasone inspectie voor defectdetectie.







Voeding	350–500A digitale omvormer (100% inschakelduur)
Lassnelheid	0–80 cm/min (instelbaar via HMI)
Bijlen	3–6 programmeerbare assen (X/Y/Z voor toorts + R-asrotatie)
Bescherming	IP54-behuizing met rookafzuigpoorten





1. De servomotor in de bovenste witte beschermkap is primair verantwoordelijk voor het aandrijven van de lastoorts om onder meerdere hoeken te draaien, waardoor flexibele houdingsveranderingen worden gegarandeerd en optimale draadaanvoer en lashoeken worden bereikt bij het lassen van complexe lassen. De servomotor die op het machinebed is gemonteerd, levert macroscopisch vermogen en drijft het gehele motorsamenstel en de lastoorts aan om te roteren via een transmissiemechanisme, waardoor het begin en de voortgang van het lastraject wordt geregeld. Door samen te werken, waarbij de ene nauwkeurige bewegingen beheert en de andere grote- verplaatsingen aankan, vormen ze de kern van de hoge-graad-vrijheid- en hoge- precisielasmogelijkheden van de apparatuur.





2. De MAG-lasmachine met dubbele-kanonas heeft een lay-out met tegengestelde- posities, met twee spindelkasten aan weerszijden van het machinebed. Elke spindelkast beschikt over uiterst nauwkeurige bewegingsmogelijkheden-, aangedreven door een servomotor, waardoor een heen en weer gaande beweging op een lineaire geleiderail mogelijk is voor werkstukken van verschillende lengtes. Tegelijkertijd integreert elke spindelkast een onafhankelijk servoaandrijfsysteem, dat de boorkop rechtstreeks aanstuurt voor nauwkeurige rotatie, waardoor een stabiele herpositionering van het werkstuk tijdens het lassen wordt gegarandeerd en wordt voldaan aan de vereisten voor gelijktijdig lassen met twee- pistolen.





3. De paneelkast heeft een modulaire indeling en is doorgaans voorzien van een menselijke- machine-interface (HMI) met aanraakscherm, vooraf ingestelde parameters en statusindicatielampjes, waardoor operators belangrijke parameters zoals lasstroom, spanning, draadaanvoersnelheid en programmarecepten vanuit het beste gezichtspunt kunnen instellen en bewaken zonder dicht bij de lasgastheer te hoeven komen (zoals de positioner of de lastoorts).

4. Weergaven







• Auto-industrie: assen voor personenauto's/vrachtwagens.
• Bouwuitrusting: Asversterking van lader/graafmachine.
• Landbouw: Reparatie van askoppen van tractoren.
